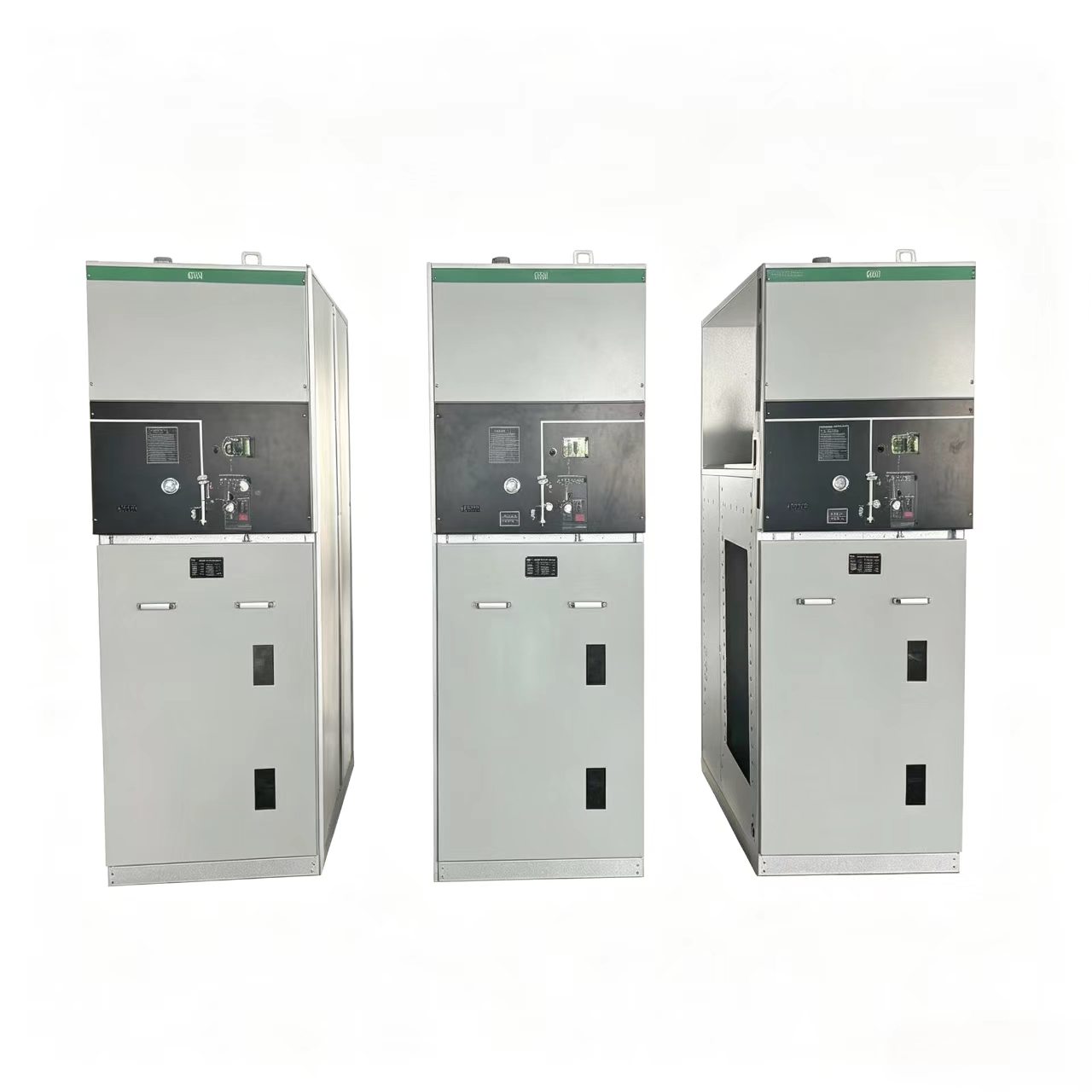

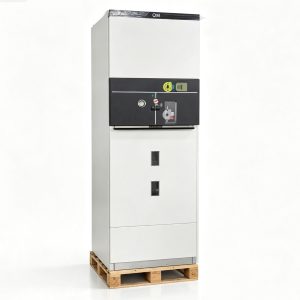

สวิตช์เกียร์แบบหุ้มฉนวนแก๊ส (GIS) กึ่งฉนวน 24KV

สวิตช์เกียร์กึ่งหุ้มฉนวน TaiLi Electric 24kV (ต่อไปนี้จะเรียกว่า "สวิตช์เกียร์นี้") เป็นสวิตช์เกียร์หุ้มโลหะหุ้มฉนวน SF₆ ขนาดกะทัดรัดที่ออกแบบมาสำหรับระบบจำหน่ายไฟฟ้าแรงดันปานกลาง 24kV สวิตช์เกียร์นี้มีพิกัดอยู่ที่ 24kV, 630A และ 50/60Hz และเป็น

ผลิตตามมาตรฐาน GB และ IEC อย่างเคร่งครัด สวิตช์เกียร์นี้เหมาะสำหรับยูนิตหลักแบบวงแหวน สถานีย่อยรอง สิ่งอำนวยความสะดวกทางอุตสาหกรรม อาคารพาณิชย์ และโครงการพลังงานหมุนเวียน

คุณสมบัติที่สำคัญ

• ถังสแตนเลสปิดผนึกอย่างสมบูรณ์ – สวิตช์เกียร์กึ่งหุ้มฉนวน TaiLi Electric 24kV รวมถังสแตนเลสที่ปิดสนิทซึ่งประดิษฐ์จากแผ่นสแตนเลสหนา 3-5 มม. เชื่อมด้วยเครื่องเชื่อมหุ่นยนต์เพื่อให้แน่ใจว่ามีการเสียรูปน้อยที่สุดและมีความหนาแน่นของก๊าซที่ดีเยี่ยม ชิ้นส่วนที่มีไฟฟ้าและอุปกรณ์สวิตช์ทั้งหมดของสวิตช์เกียร์กึ่งหุ้มฉนวน TaiLi Electric 24kV อยู่ภายในถังนี้ ซึ่งเต็มไปด้วยก๊าซ SF₆ เพื่อเป็นสื่อกลางในการเป็นฉนวนและดับอาร์ค การออกแบบนี้ช่วยให้แน่ใจว่าสวิตช์เกียร์กึ่งฉนวนของ TaiLi Electric 24kV จะไม่ได้รับผลกระทบจากสภาพแวดล้อมภายนอก เช่น ความชื้น ฝุ่น และการปนเปื้อน
• ระดับการป้องกันสูง – ถังปิดผนึกของสวิตช์เกียร์กึ่งฉนวน TaiLi Electric 24kV ได้รับระดับการป้องกันที่ IP67 ทำให้สวิตช์เกียร์นี้ทำงานได้อย่างน่าเชื่อถือแม้ภายใต้สภาวะแช่น้ำชั่วคราว กล่องหุ้มด้านนอกของสวิตช์เกียร์กึ่งฉนวน TaiLi Electric 24kV มีระดับ IP4X
• สวิตช์แบ่งโหลดสามตำแหน่ง – สวิตช์เกียร์กึ่งฉนวนขนาด 24kV ของ TaiLi Electric ติดตั้งสวิตช์แบ่งโหลดสามตำแหน่ง (ปิด/เปิด/ต่อสายดิน) ที่เชื่อมอยู่ภายในถังสแตนเลสที่เติม SF₆ กลไกสวิตช์ของสวิตช์เกียร์กึ่งหุ้มฉนวน TaiLi Electric 24kV โดดเด่นด้วยวัสดุที่ทนต่อการกัดกร่อนและแบริ่งแบบหล่อลื่นในตัวเอง ทำให้มั่นใจได้ว่ามีความพยายามในการทำงานต่ำ ความน่าเชื่อถือสูง และอายุการใช้งานที่ยาวนานขึ้น
• การออกแบบแบบแยกส่วนและขยายได้ – สวิตช์เกียร์กึ่งฉนวนขนาด 24kV ของ TaiLi Electric ใช้การกำหนดค่าหน่วยแบบโมดูลาร์ที่ช่วยให้ผสมผสานและขยายได้อย่างยืดหยุ่นโดยไม่จำเป็นต้องจัดการแก๊สระหว่างการประกอบ สวิตช์เกียร์กึ่งหุ้มฉนวน TaiLi Electric 24kV มีจำหน่ายทั้งแบบคงที่และแบบขยายได้ เพื่อรองรับข้อกำหนดต่างๆ ของสถานีย่อยสำหรับโซลูชันสวิตช์เกียร์ขนาดกะทัดรัด
• การประสานทางกลที่ครอบคลุม – สวิตช์เกียร์กึ่งฉนวน TaiLi Electric 24kV มีระบบประสานทางกลป้องกันห้าประการที่สมบูรณ์ ซึ่งป้องกันข้อผิดพลาดในการปฏิบัติงานและรับประกันความปลอดภัยของบุคลากร
• พร้อมอัจฉริยะ – สวิตช์เกียร์กึ่งฉนวนขนาด 24kV ของ TaiLi Electric สามารถติดตั้งกลไกแบบใช้มอเตอร์ หม้อแปลงแรงดันไฟฟ้า และยูนิตเทอร์มินัลระบบกระจายอัตโนมัติเพื่อให้สามารถตรวจสอบและควบคุมระยะไกลได้

ข้อมูลจำเพาะทางเทคนิค

การใช้งาน

สวิตช์เกียร์กึ่งฉนวนขนาด 24kV ของ TaiLi Electric ถูกนำมาใช้กันอย่างแพร่หลายในหลายภาคส่วนของอุตสาหกรรมพลังงาน:

• ยูนิตหลักแบบวงแหวน – เป็นองค์ประกอบหลักในเครือข่ายวงแหวน 24kV สำหรับการจ่ายพลังงานในเมืองและในชนบท
• สถานีย่อยรอง – สำหรับโซลูชันสวิตช์เกียร์ขนาดกะทัดรัดที่ไม่ต้องบำรุงรักษาในสถานีย่อยขนาดเล็กถึงขนาดกลาง
• สิ่งอำนวยความสะดวกทางอุตสาหกรรม – การจ่ายไฟฟ้าในโรงงาน เหมืองแร่ และโรงงานผลิต
• อาคารพาณิชย์ – สำหรับศูนย์การค้า โรงพยาบาล สนามกีฬา และอาคารสูง
• โครงสร้างพื้นฐาน – สนามบิน ระบบรถไฟใต้ดิน ทางรถไฟ และอุโมงค์
• พลังงานทดแทน – ฟาร์มกังหันลมและโรงไฟฟ้าพลังงานแสงอาทิตย์
• สถานีไฟฟ้าย่อยแบบติดแผ่นและใต้ดิน - เหมาะสำหรับตู้กลางแจ้งหรือการติดตั้งกึ่งใต้ดิน

คำถามที่พบบ่อย

คำถามที่ 1: อัตราการรั่วไหลของก๊าซ SF₆ โดยทั่วไปของสวิตช์เกียร์นี้เป็นเท่าใด

ตอบ: อัตราการรั่วไหลของ SF₆ ต่อปีของสวิตช์เกียร์กึ่งหุ้มฉนวน TaiLi Electric 24kV คือ ≤0.1% ถังปิดผนึกถูกเชื่อมด้วยเครื่องเชื่อมแบบหุ่นยนต์เพื่อให้มั่นใจว่าก๊าซมีความหนาแน่นดีเยี่ยม และการออกแบบรับประกันว่าไม่มีการรั่วไหลมานานกว่า 30 ปี

คำถามที่ 2: ฉันควรทำอย่างไรหากแรงดัน SF₆ ลดลงหรือตรวจพบก๊าซรั่ว

ตอบ: หากเครื่องตรวจวัดความหนาแน่น SF₆ ระบุว่ามีแรงดันต่ำหรือสัญญาณเตือนเกิดขึ้น ให้หยุดการทำงานทันที ระบุแหล่งที่มาของการรั่วไหล ซ่อมแซมจุดรั่ว และเติมก๊าซ SF₆ เข้าไปในแรงดันที่ระบุ แนะนำให้ตรวจสอบเกจวัดแรงดันแก๊สและรีเลย์ความหนาแน่นเป็นประจำ

คำถามที่ 3: สวิตช์เกียร์นี้ต้องมีการบำรุงรักษาเป็นประจำหรือไม่

ตอบ: ไม่ สวิตช์เกียร์กึ่งฉนวนขนาด 24kV ของ TaiLi Electric ได้รับการออกแบบให้เป็นผลิตภัณฑ์ที่ไม่ต้องบำรุงรักษา ถังสเตนเลสสตีลที่ปิดสนิทป้องกันการสัมผัสระหว่างก๊าซที่เป็นฉนวนกับสภาพแวดล้อมภายนอก ทำให้ไม่จำเป็นต้องตรวจสอบเป็นระยะ การเก็บตัวอย่างก๊าซ หรือการสร้างใหม่ตลอดอายุการใช้งานของผลิตภัณฑ์
