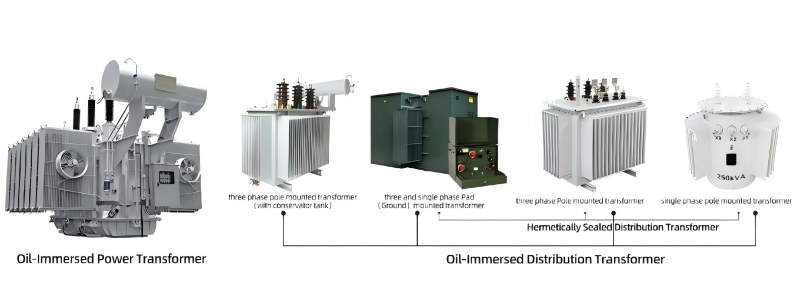

หม้อแปลงไฟฟ้าชนิดแช่น้ำมัน

TAILI เป็นผู้ผลิตและผู้จำหน่ายหม้อแปลงไฟฟ้าชนิดแช่น้ำมัน สินค้าของเรามีหม้อแปลงไฟฟ้าโดยนำแกนเหล็กและขดลวด (คอยล์) จุ่มลงในน้ำมันฉนวนสูตรพิเศษ (น้ำมันหม้อแปลง) โดยให้น้ำมันทำหน้าที่เป็นฉนวนหลักและตัวกลางทำความเย็น

ส่วนประกอบโครงสร้างหลัก:

1. ตัวหม้อแปลง

แกนกลาง: ทางเดินแม่เหล็กที่เกิดจากการซ้อนแผ่นเหล็กซิลิกอนและต่อสายดิน

ขดลวด: ขดลวดไฟฟ้าแรงสูงและแรงต่ำทำจากลวดทองแดงหรืออลูมิเนียม ซึ่งเป็นส่วนประกอบหลักในการสร้างการแปลงแม่เหล็กไฟฟ้า

2. ถังน้ำมันและฉนวนน้ำมัน

ถังน้ำมัน: เชื่อมด้วยแผ่นเหล็ก สามารถยึดตัวหม้อแปลง และเป็นฉนวนน้ำมัน โดยต้องปิดผนึก

น้ำมันฉนวน: โดยปกติแล้วน้ำมันแร่ มีฟังก์ชันเป็นฉนวน กระจายความร้อน และดับอาร์ค

3.ระบบระบายความร้อน

ขึ้นอยู่กับการพาความร้อนตามธรรมชาติของน้ำมันหรือการไหลเวียนแบบบังคับ ความร้อนจะถูกส่งจากภายในไปยังอุปกรณ์กระจายความร้อนในถังน้ำมัน

วิธีการทำความเย็นทั่วไป:

· ONAN (ระบายความร้อนด้วยตัวเองแบบจุ่มน้ำมัน): การกระจายความร้อนผ่านการพาความร้อนของน้ำมันและอากาศตามธรรมชาติ (ผนังกล่องหรือครีบกระจายความร้อน) เหมาะสำหรับหม้อแปลงไฟฟ้าขนาดเล็กและขนาดกลาง

· ONAF (การระบายความร้อนด้วยอากาศแบบจุ่มน้ำมัน): ติดตั้งพัดลมบนอุปกรณ์กระจายความร้อนเพื่อบังคับการระบายความร้อนด้วยอากาศ เพิ่มความจุ

· OFAF (การระบายความร้อนด้วยอากาศด้วยน้ำมันสูง): ใช้ปั้มน้ำมันเพื่อบังคับการไหลเวียนของน้ำมันและเสริมการระบายความร้อนด้วยอากาศ ใช้สำหรับหม้อแปลงไฟฟ้าขนาดใหญ่

· OFWF (การระบายความร้อนด้วยน้ำน้ำมันเข้มข้น): ใช้ปั้มน้ำมันเพื่อบังคับการไหลเวียนของน้ำมันและทำให้น้ำมันร้อนเย็นลงผ่านเครื่องทำน้ำเย็น หม้อแปลงหลอมหรือพื้นที่ที่มีน้ำประปาเพียงพอ

4. ระบบป้องกันและติดตาม:

· อ่างเก็บน้ำน้ำมัน (หมอนน้ำมัน): ปรับปริมาตรของน้ำมันตามการเปลี่ยนแปลงของอุณหภูมิ ลดพื้นที่สัมผัสระหว่างน้ำมันกับอากาศ และชะลอการเสื่อมสภาพของน้ำมัน

· ตัวดูดซับ (ระบายอากาศ): ประกอบด้วยซิลิกาเจลดูดซับความชื้นจากอากาศที่เข้าสู่อ่างเก็บน้ำน้ำมัน

· รีเลย์แก๊ส (รีเลย์แก๊ส): ติดตั้งบนท่อน้ำมัน เมื่อเกิดข้อผิดพลาดเล็กน้อยเกิดขึ้นภายในหรือข้อผิดพลาดร้ายแรงทำให้น้ำมันไหลพลุ่งพล่าน จะส่งสัญญาณหรือทริป การป้องกันที่ไม่ใช่ไฟฟ้าที่สำคัญที่สุด

· ท่อป้องกันการระเบิด (วาล์วระบายความดัน): เมื่อความดันภายในเพิ่มขึ้นอย่างรวดเร็ว ทำให้เมมเบรนป้องกันการระเบิดแตกหรือเปิด วาล์ว เพื่อปล่อย ความดัน ป้องกันไม่ให้ถังน้ำมันระเบิด

· เทอร์โมมิเตอร์: ตรวจสอบอุณหภูมิน้ำมันด้านบน

· ตัวบ่งชี้ระดับน้ำมัน: ระบุระดับน้ำมันในอ่างเก็บน้ำน้ำมัน

เมื่อเปรียบเทียบกับหม้อแปลงชนิดแห้ง ข้อดีของหม้อแปลงแบบจุ่มน้ำมันคือ:

1. ความจุขนาดใหญ่และระดับแรงดันไฟฟ้าที่สูงขึ้น

2. ประสิทธิภาพการกระจายความร้อนสูงและความสามารถในการโอเวอร์โหลดที่แข็งแกร่ง

3. อายุการใช้งานของฉนวนยาวนานและมีความน่าเชื่อถือสูง

4. ผลประกอบการทางเศรษฐกิจที่ดี

5. ระดับเสียงค่อนข้างต่ำ

6. เทคโนโลยีการบำรุงรักษาที่ครบถ้วน

เมื่อใดควรเลือกหม้อแปลงไฟฟ้าแบบจุ่มน้ำมัน?

1. ระดับไฟฟ้าแรงสูง (สูงกว่า 35kV)

2. ความต้องการกำลังการผลิตขนาดใหญ่ (มากกว่า 2,000kVA)

3. ติดตั้งกลางแจ้งหรือแบบอิสระสถานีย่อยโดยมีเงื่อนไขการแยกไฟที่ดี

4. มีความอ่อนไหวต่อต้นทุนการลงทุนเริ่มแรก และมีความสามารถในการดำเนินการและบำรุงรักษาที่เพียงพอ

5. สถานการณ์กลางแจ้งที่มีข้อกำหนดที่เข้มงวดสำหรับเสียงรบกวนในการทำงาน
