เหตุใดจึงเลือกสถานีย่อยแบบติดตั้งลื่นไถลสำหรับโครงการพลังงานแสงอาทิตย์ในอเมริกาใต้

TAILI Electric อยู่ในระดับแนวหน้าของการออกแบบที่ปรับแต่งเองสถานีย่อยที่ติดตั้งแบบลื่นไถลโซลูชั่นสำหรับโครงการพลังงานแสงอาทิตย์ระหว่างประเทศ ที่มีกำลังการผลิตสูงถึง 3,200 kVA บทความนี้สำรวจว่าเหตุใดการออกแบบแบบเปิดเฟรมนี้จึงมีประสิทธิภาพเหนือกว่า KIOSK แบบปิดและสถานีย่อยขนาดกะทัดรัดแบบดั้งเดิม โดยเฉพาะอย่างยิ่งในสภาพแวดล้อมทะเลทรายที่มีความต้องการสูงในอเมริกาใต้

สถานีย่อยแบบติดตั้งแบบลื่นไถลคืออะไร?

สถานีย่อยที่ติดตั้งแบบลื่นไถลเป็นหน่วยจ่ายไฟสำเร็จรูปซึ่งมีส่วนประกอบหลักทั้งหมด เช่น สวิตช์เกียร์แรงดันปานกลาง หม้อแปลง และแผงจ่ายไฟแรงดันต่ำ รวมอยู่ในโครงฐานเหล็กเดี่ยว

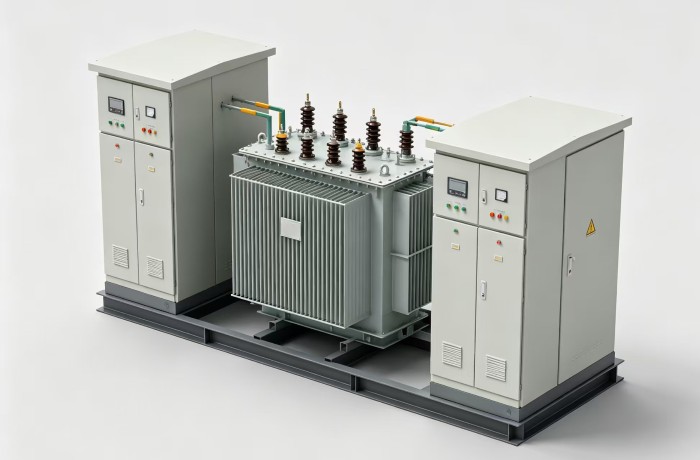

สถานีไฟฟ้าย่อยที่ติดตั้งแบบลื่นไถลแบบกำหนดเองของ TAILI Electric มีการกำหนดค่าแบบเปิดที่โดดเด่น: หม้อแปลงจุ่มน้ำมันตั้งอยู่ตรงกลาง โดยมีตู้ไฟฟ้าแรงสูงและแรงดันต่ำ/ตู้วัดแยกอิสระอยู่ที่ทั้งสองด้าน โดยทั้งหมดติดตั้งบนแผ่นเหล็กแบบรวมศูนย์

ปรัชญาการออกแบบนี้แตกต่างอย่างสิ้นเชิงกับ KIOSK แบบปิดหรือสถานีย่อยขนาดกะทัดรัด โดยที่อุปกรณ์ทั้งหมดจะอยู่ภายในกรอบโลหะ

ทำไมต้องมีดีไซน์แบบเปิดเฟรม? ข้อดีที่สำคัญสามประการ

1. การกระจายความร้อนที่เหนือกว่าในสภาพทะเลทราย

โครงการพลังงานแสงอาทิตย์ทั่วอเมริกาใต้ ตั้งแต่ทะเลทรายอาตากามาในชิลีไปจนถึงที่ราบสูงในอาร์เจนตินา ต้องเผชิญกับอุณหภูมิที่สูงมากและการแผ่รังสีแสงอาทิตย์ที่รุนแรง

ในสถานีย่อยที่ติดตั้งแบบลื่นไถล หม้อน้ำหม้อแปลงจะสัมผัสโดยตรงกับอากาศโดยรอบ การระบายความร้อนด้วยการพาความร้อนตามธรรมชาตินี้ให้:

ไม่จำเป็นต้องมีพัดลมระบายความร้อนเพิ่มเติม—ขจัดจุดความล้มเหลวทั่วไป ไม่มีความเสี่ยงจากความร้อนสูงเกินไปภายในที่จะบังคับให้หม้อแปลงลดพิกัด ประสิทธิภาพการระบายความร้อนที่เหมาะสมที่สุดแม้ในช่วงกลางวันที่มีการใช้งานสูงสุด

ในทางตรงกันข้าม สถานีย่อย KIOSK แบบปิดจะดักความร้อนภายในตัวเรือนโลหะ ในสภาพแวดล้อมแบบทะเลทราย อุณหภูมิภายในอาจสูงเหนือสภาพแวดล้อมโดยรอบได้มาก ส่งผลให้หม้อแปลงต้องทำงานโดยใช้กำลังการผลิตที่ลดลง ซึ่งเป็นการประนีประนอมด้านต้นทุนสำหรับโซลาร์ฟาร์มทุกแห่ง

2. การติดตั้งและบำรุงรักษาที่ง่ายขึ้น

ที่สถานีย่อยที่ติดตั้งแบบลื่นไถลมีสายสมบูรณ์และทดสอบที่โรงงานแล้ว การติดตั้งนอกสถานที่ต้องการเพียง:

การต่อสายเคเบิลภายนอก การวางเครื่องบนฐานรากที่เตรียมไว้

การออกแบบแบบแยกส่วนแบบเปิดทำให้หม้อแปลงและสวิตช์เกียร์ยังคงเข้าถึงได้โดยอิสระ ทีมงานซ่อมบำรุงสามารถให้บริการส่วนประกอบแต่ละชิ้นได้โดยไม่ต้องยุ่งกับประตูตู้ที่เทอะทะหรือแยกชิ้นส่วนโครงสร้างทั้งหมด

3. การจัดตำแหน่งให้สอดคล้องกับมาตรฐานกริดท้องถิ่น

นี่อาจเป็นข้อได้เปรียบที่น่าสนใจที่สุด: สถานีย่อยที่ติดตั้งแบบลื่นไถลแบบเปิดเฟรมได้กลายเป็นมาตรฐานโดยพฤตินัยสำหรับโครงการพลังงานแสงอาทิตย์ทั่วอเมริกาใต้

ประเทศ ได้แก่ :

ชิลี

เปรู

อาร์เจนตินา

ฮอนดูรัส

เวเนซุเอลา

...

ได้นำการกำหนดค่านี้ไปใช้อย่างกว้างขวางสำหรับการติดตั้งไฟฟ้าโซลาร์เซลล์ ผู้ให้บริการระบบสาธารณูปโภคและโครงข่ายในพื้นที่คุ้นเคยกับการออกแบบ ระเบียบวิธีการตรวจสอบ และเกณฑ์การยอมรับ การเลือกสถานีย่อยที่ติดตั้งแบบลื่นไถลจะช่วยเพิ่มความคล่องตัวในการอนุมัติการเชื่อมต่อกริดอย่างมาก

กระบวนการ.

โซลูชันการลื่นไถลของ TAILI Electric: สองตัวเลือกในการจัดส่ง

การส่งมอบอุปกรณ์ไฟฟ้าขนาดใหญ่ไปยังไซต์โครงการระยะไกลทั่วอเมริกาใต้ถือเป็นความท้าทายด้านลอจิสติกส์ที่ไม่เหมือนใคร TAILI Electric นำเสนอรูปแบบการจัดส่งสองแบบสถานีย่อยที่ติดตั้งแบบลื่นไถลแต่ละอันได้รับการปรับให้เหมาะกับขนาดโครงการและข้อกำหนดด้านลอจิสติกส์ที่แตกต่างกัน

ตัวเลือกที่ 1: ลื่นไถลแบบชิ้นเดียวในตัว

โครงสร้าง: ตู้ไฟฟ้าแรงสูง หม้อแปลงไฟฟ้า และตู้ไฟฟ้าแรงต่ำเชื่อมติดกันบนฐานเหล็กเดี่ยว การเดินสายไฟภายในทั้งหมดเสร็จสิ้นที่โรงงาน

ข้อดี: งานติดตั้งนอกสถานที่น้อยที่สุด—วาง เชื่อมต่อ และเปิดใช้งาน

ตำแหน่งอุปกรณ์คงที่ช่วยลดความเสี่ยงที่บัสบาร์ทองแดงภายในหรือสายเคเบิลจะขยับระหว่างการขนส่งทางทะเล

ความน่าเชื่อถือสูงสุดสำหรับการใช้งานที่สำคัญ

เหมาะที่สุดสำหรับ: ความจุสูงถึง 800 kVA

โดยที่ชุดประกอบทั้งชุดสามารถจัดส่งเป็นชุดเดียวได้

ข้อควรพิจารณา: ค่าขนส่งที่สูงขึ้นเนื่องจากพื้นที่โดยรวมที่ใหญ่ขึ้น

ตัวเลือกที่ 2: ลื่นไถลแบบแยกส่วนแบบเกลียว

โครงสร้าง: ฐานแบ่งออกเป็นสามส่วน ได้แก่ ส่วนไฟฟ้าแรงสูง ส่วนหม้อแปลง และส่วนไฟฟ้าแรงต่ำ อุปกรณ์ระหว่างส่วนต่างๆ เชื่อมต่อโดยใช้บัสบาร์ทองแดงที่มีความยืดหยุ่นหรือสายเคเบิลที่มีความยืดหยุ่น

หน่วยจะถูกบรรจุแยกกันที่โรงงานและจัดส่งในลังแต่ละลัง ที่ไซต์งาน ส่วนต่างๆ จะยึดเข้าด้วยกันและเชื่อมต่อแบบยืดหยุ่นที่เตรียมไว้ล่วงหน้าเข้าด้วยกัน

1 ข้อดี: แต่ละส่วนพอดีกับคอนเทนเนอร์ HQ มาตรฐานขนาด 40 ฟุต ไม่จำเป็นต้องจัดส่งขนาดใหญ่

2，ลดต้นทุนการขนส่งทางทะเลลงอย่างมากด้วยการจัดตารางเวลาเรือที่เชื่อถือได้มากขึ้น

3，ไม่จำเป็นต้องมีการอนุญาตขนาดใหญ่สำหรับการขนส่งทางถนนภายในประเทศในประเทศจีน

4，การขนส่งในท้องถิ่นที่ยืดหยุ่นมากขึ้นไปยังไซต์โครงการขั้นสุดท้าย

5，ลดความเสี่ยงของความเสียหาย—หม้อน้ำและฉนวนพอร์ซเลนได้รับบรรจุภัณฑ์ป้องกันโดยเฉพาะ

6，หมายเหตุสำคัญ: เฉพาะฐานเท่านั้นที่ถูกแยกทางกลไก การเชื่อมต่อทางไฟฟ้าทั้งหมดใช้ตัวเชื่อมต่อแบบยืดหยุ่นที่สร้างไว้ล่วงหน้า ช่วยลดการเดินสายไฟในสถานที่ให้เหลือน้อยที่สุด

ข้อกำหนดทั่วไปเกี่ยวกับบรรจุภัณฑ์สำหรับการจัดส่งทั้งหมด

ไม่ว่าจะเลือกตัวเลือกการจัดส่งใด TAILI Electric จะปฏิบัติตามระเบียบการบรรจุภัณฑ์ที่เข้มงวด:

1 การจัดส่งแบบลื่นไถลแบบรวม: ฐานจะต้องเชื่อมด้วยการยกและเฆี่ยนตู้คอนเทนเนอร์มาตรฐาน

จุดโดยมีเชือกลวดเหล็กยึดอุปกรณ์ภายในภาชนะ

2，หม้อน้ำหม้อแปลงและลูกถ้วยพอร์ซเลน: รับการป้องกันการชนกันแบบพิเศษและ

การป้องกันหมอกเกลือ/ฝนสำหรับการขนส่งทางทะเล

3 สวิตช์เกียร์แรงสูงและแรงต่ำ: ปิดผนึกอย่างเต็มที่ในพลาสติกเพื่อป้องกันการรั่วซึมและฝุ่น

การป้องกันระหว่างการขนส่งและการจัดเก็บไซต์

สถานการณ์การใช้งาน

โซลูชันสถานีย่อยที่ติดตั้งแบบลื่นไถลแบบกำหนดเองของ TAILI Electric ได้รับการปรับใช้ในแอปพลิเคชันที่หลากหลาย: ฟาร์มพลังงานแสงอาทิตย์โซลาร์เซลล์ (แอปพลิเคชันหลัก) หน่วยสถานีย่อยที่ติดตั้งแบบลื่นไถลส่วนใหญ่ของ TAILI ทำหน้าที่เป็นหม้อแปลงแบบสเต็ปอัปสำหรับโรงไฟฟ้าพลังงานแสงอาทิตย์ PV การกำหนดค่าทั่วไป ได้แก่:

โครงการเหมืองแร่และอุตสาหกรรม

นอกเหนือจากพลังงานแสงอาทิตย์แล้ว สถานีย่อยที่ติดตั้งแบบลื่นไถลยังใช้กันอย่างแพร่หลายในการทำเหมืองแร่ทั่วชิลีและเปรู เช่นเดียวกับโรงงานอุตสาหกรรมทั่วไปที่ต้องการการกระจายพลังงานที่เชื่อถือได้และรวดเร็ว

บทสรุป

สถานีย่อยที่ติดตั้งแบบลื่นไถลได้รับตำแหน่งเป็นโซลูชันที่ต้องการสำหรับโครงการพลังงานแสงอาทิตย์ทั่วอเมริกาใต้ผ่านการผสมผสานข้อดีในทางปฏิบัติ:

1,การกระจายความร้อนที่เหนือกว่าในสภาพแวดล้อมทะเลทราย-ไม่มีพัดลมระบายความร้อน,ไม่มีการลดระดับ

2，การติดตั้งและบำรุงรักษาที่คล่องตัว—มีสายจากโรงงานและส่วนประกอบที่เข้าถึงได้โดยอิสระ

3，สอดคล้องกับมาตรฐานกริดท้องถิ่น—การอนุมัติที่ราบรื่นยิ่งขึ้น การว่าจ้างโครงการที่รวดเร็วยิ่งขึ้น

4，ตัวเลือกการจัดส่งที่ยืดหยุ่น—ชิ้นเดียวสำหรับโครงการขนาดเล็ก แบบแยกสำหรับการติดตั้งขนาดใหญ่ที่มีข้อจำกัดด้านลอจิสติกส์

TAILI Electric มีประสบการณ์หลายปีในการออกแบบและผลิตโซลูชันสถานีย่อยที่ติดตั้งแบบลื่นไถลแบบกำหนดเองสำหรับตลาดต่างประเทศ ด้วยความจุสูงถึง 3,200 kVA และการกำหนดค่าแรงดันไฟฟ้าที่ปรับให้เหมาะกับข้อกำหนดเฉพาะของประเทศ TAILI มอบการกระจายพลังงานแบบครบวงจรที่ทำงานได้อย่างน่าเชื่อถือในสภาพแวดล้อมที่ท้าทายที่สุดในโลก

สำหรับโครงการพลังงานแสงอาทิตย์ครั้งต่อไปของคุณในอเมริกาใต้ ให้เลือกโซลูชันที่ระบบสาธารณูปโภคในพื้นที่ไว้วางใจ—เลือกสถานีย่อยที่ติดตั้งแบบลื่นไถลจาก TAILI Electric
