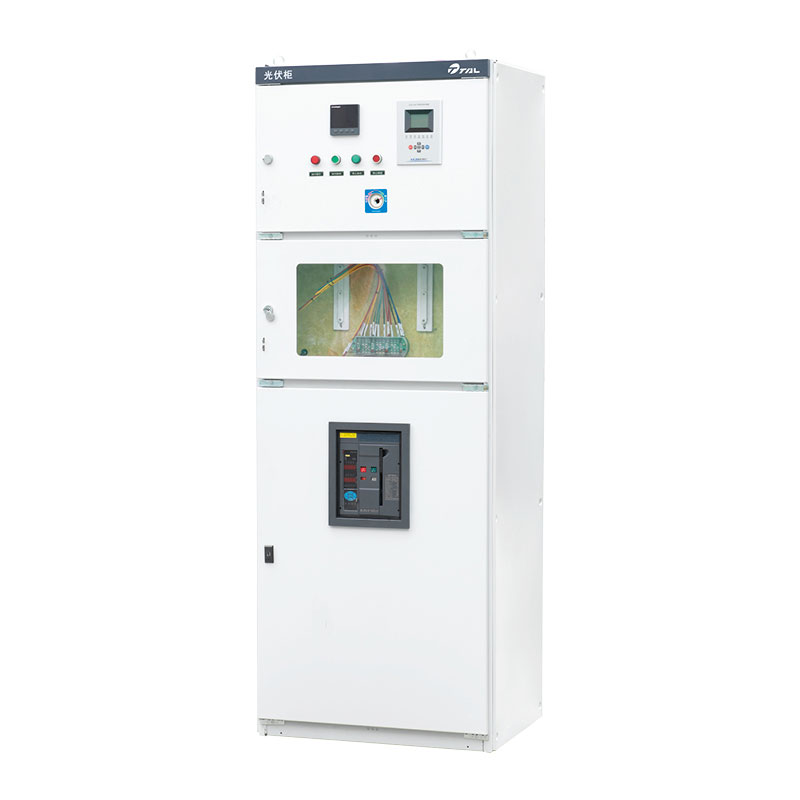

ตู้ไฟฟ้าแรงดันต่ำที่เชื่อมต่อกับกริดไฟฟ้าโซลาร์เซลล์

ตู้แรงดันไฟฟ้าต่ำที่เชื่อมต่อกับโครงข่ายไฟฟ้าโซลาร์เซลล์ที่โรงงาน Taili จัดหาจะรวบรวมพลังงานไฟฟ้าที่ส่งออกโดยอินเวอร์เตอร์ไฟฟ้าโซลาร์เซลล์ และมีหน้าที่รับผิดชอบในการส่งสัญญาณไปยังโหลดและโครงข่ายไฟฟ้าอย่างปลอดภัย ในขณะเดียวกันก็มีฟังก์ชันการป้องกัน การตรวจสอบ และกำหนดเวลาที่ครอบคลุม

ฟังก์ชั่นหลัก

ตู้ไฟฟ้าแรงดันต่ำที่เชื่อมต่อกับโครงข่ายไฟฟ้าโซลาร์เซลล์ไม่ได้เป็น "กล่องเชื่อมต่อ" ธรรมดาๆ มันดำเนินการ ฟังก์ชั่นหลักดังต่อไปนี้:

1. การรวบรวมและจำหน่ายไฟฟ้า

· การรวบรวม: รวมเอาท์พุตกระแสสลับจากอินเวอร์เตอร์ไฟฟ้าโซลาร์เซลล์หลายตัวเข้าไว้ในหลักเดียวหรือหลายตัว วงจรเพื่อเพิ่มประสิทธิภาพการส่งสัญญาณ

· การกระจาย: จัดสรรกำลังไฟฟ้าที่รวบรวมไว้ให้กับโหลดในพื้นที่อย่างสมเหตุสมผล (สำหรับการใช้งานของผู้ใช้เอง) และถ่ายโอน พลังงานที่เหลือเข้าสู่โครงข่าย

2. จุดเชื่อมต่อกริด

· นี่คือจุดแบ่งเขตทางกฎหมายระหว่างระบบไฟฟ้าโซลาร์เซลล์และโครงข่ายไฟฟ้า บริษัทกริดมักต้องการ การวัดแสงและการตรวจสอบ ณ จุดนี้เพื่อให้แน่ใจว่าระบบไฟฟ้าโซลาร์เซลล์จะไม่ส่งผลเสียต่อ ตาราง

3. ฟังก์ชั่นการป้องกันที่ครอบคลุม

· การป้องกันการโอเวอร์โหลดและการลัดวงจร: ใช้เซอร์กิตเบรกเกอร์เพื่อป้องกันกระแสไฟเกินจากอุปกรณ์ที่สร้างความเสียหาย หรือทำให้เกิดเพลิงไหม้

· การป้องกันกระแสย้อนกลับ (ตามความจำเป็น): เมื่อการผลิตไฟฟ้าเกินปริมาณการใช้ไฟฟ้าของโหลด ป้องกันไม่ให้จ่ายไฟกลับไปยังหม้อแปลงระดับบน (ในบางแอปพลิเคชันห้ามใช้)

· การป้องกันเอฟเฟกต์ป้องกันการเกาะติด: นี่คือฟังก์ชันความปลอดภัยหลักของระบบที่เชื่อมต่อกับกริด เมื่อกริดเป็น เมื่อปิดเครื่อง จำเป็นต้องตัดการเชื่อมต่อระบบไฟฟ้าโซลาร์เซลล์ออกจากโครงข่ายอย่างรวดเร็วเพื่อป้องกันไฟฟ้าโซลาร์เซลล์ ไฟฟ้าจากการถูกส่งไปยังสายไฟฟ้าดับ เป็นอันตรายต่อความปลอดภัยของเจ้าหน้าที่บำรุงรักษาระบบสายส่งไฟฟ้า แม้ว่าอินเวอร์เตอร์จะมีฟังก์ชันนี้ แต่ตู้จ่ายไฟมักจะใช้เป็นตัวป้องกันสำรอง

· แรงดันไฟฟ้าสูง/ต่ำ, การป้องกันความถี่สูง/ต่ำ: ตรวจสอบพารามิเตอร์กริด เมื่อตรวจพบความผิดปกติแล้ว ให้ดำเนินการ ทันทีเพื่อปกป้องอุปกรณ์และโครงข่าย

· การป้องกันไฟกระชาก: ป้องกันแรงกระแทกจากแรงดันไฟฟ้าเกิน เช่น ฟ้าผ่า จากการสร้างความเสียหายให้กับอินเวอร์เตอร์ราคาแพงและอื่นๆ อุปกรณ์

4. การตรวจสอบและการวัดแสง

· มิเตอร์อัจฉริยะ: ติดตั้งมิเตอร์แบบสองทิศทางเพื่อวัดพลังงานที่สร้างจากแผงเซลล์แสงอาทิตย์อย่างแม่นยำ ป้อนเข้าสู่โครงข่าย และพลังงานที่ดึงออกมาจากโครงข่าย เหล่านี้เป็นพื้นฐานในการชำระค่าไฟฟ้า

· อุปกรณ์ตรวจสอบ: ติดตามพารามิเตอร์ต่างๆ เช่น แรงดันไฟฟ้า กระแสไฟฟ้า กำลัง การสร้างพลังงาน และตัวประกอบกำลังตามความเป็นจริง เวลาผ่านหม้อแปลงกระแส/แรงดัน มิเตอร์ไฟฟ้า ฯลฯ

5. การสลับและการควบคุม

· จัดเตรียมสวิตช์ตัดการเชื่อมต่อ คอนแทคเตอร์ ฯลฯ เพื่ออำนวยความสะดวกในการเชื่อมต่อและการตัดการเชื่อมต่อแบบแมนนวลหรืออัตโนมัติ การปฏิบัติงาน อำนวยความสะดวกในการบำรุงรักษาและซ่อมแซมอุปกรณ์

โปรดระบุข้อมูลต่อไปนี้ แล้วเราจะสามารถให้บริการที่ดีขึ้นได้

เพื่ออำนวยความสะดวกในการสื่อสารที่ดีขึ้นและเพื่อการสั่งซื้อที่ถูกต้อง โปรดระบุไดอะแกรมบรรทัดเดียวของ ระบบไฟฟ้าโซลาร์เซลล์ของคุณ
