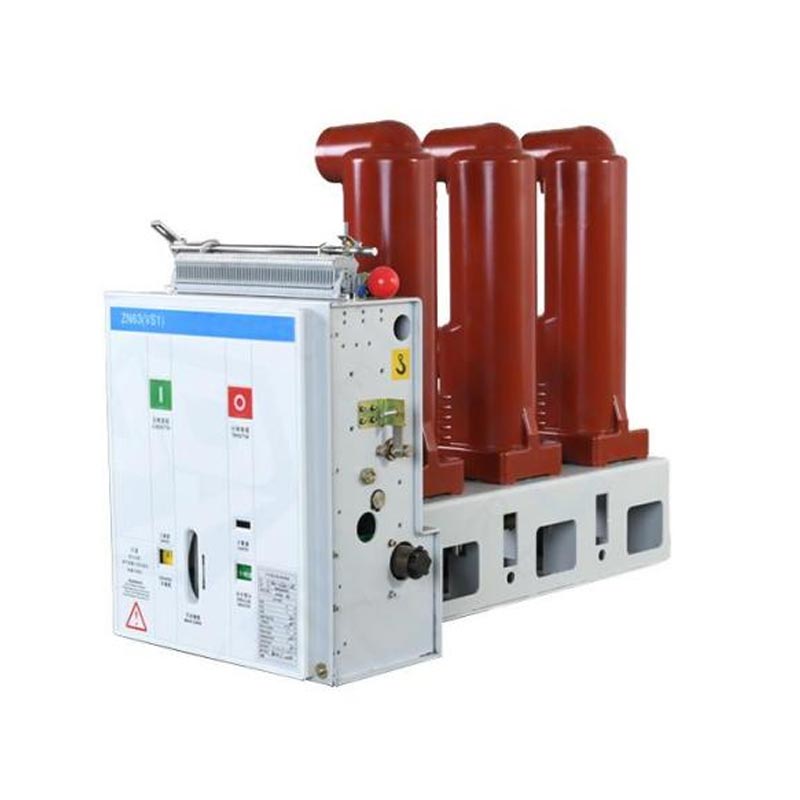

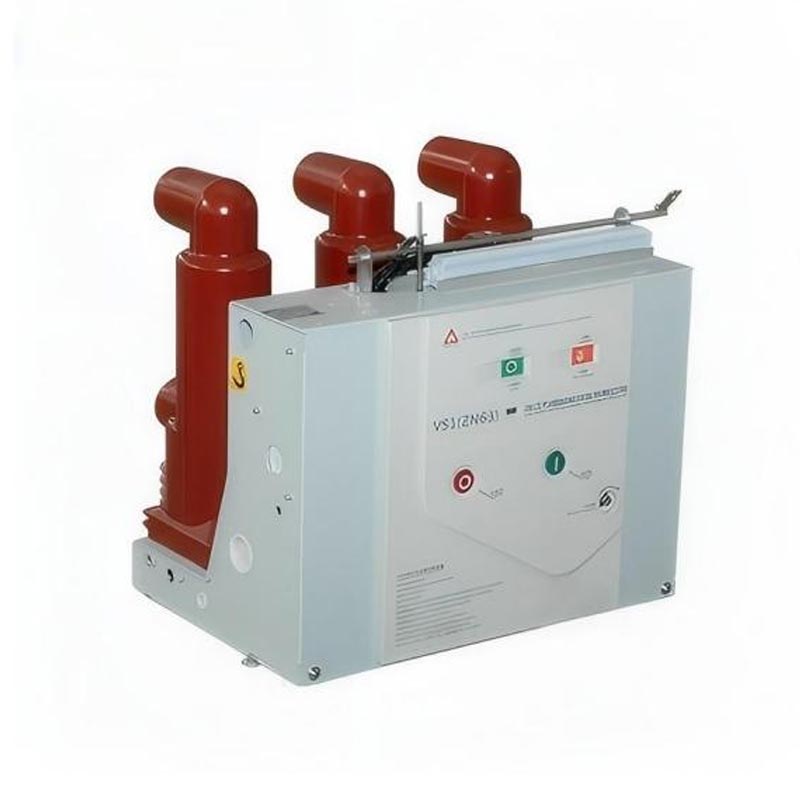

VCB ในร่มแบบคงที่

ในระบบจำหน่ายไฟฟ้าในปัจจุบัน สำหรับระดับแรงดันไฟฟ้า 10kV ขึ้นไป แบบถอดได้ได้กลายเป็นตัวเลือกกระแสหลักอย่างแท้จริง เนื่องจากมีข้อได้เปรียบที่สำคัญในด้านการปฏิบัติงาน การบำรุงรักษา และความปลอดภัย ในขณะที่ VCB ภายในอาคารแบบคงที่นั้นมักใช้ในสถานการณ์ที่มีงบประมาณเฉพาะหรือพื้นที่จำกัด Taili สามารถนำเสนอโซลูชั่นราคาไม่แพงให้กับคุณได้ ติดต่อโรงงานของเราวันนี้!

คุณสมบัติโครงสร้างหลัก

1. การติดตั้งแบบคงที่: ตัวเซอร์กิตเบรกเกอร์เป็นส่วนประกอบถาวรของตู้สวิตช์

2. การเชื่อมต่อวงจรหลัก: ขั้วอินพุตและเอาต์พุตบนและล่างของเบรกเกอร์อยู่โดยตรง เชื่อมต่ออย่างถาวรกับบัสบาร์และเทอร์มินัลเอาต์พุตของตู้สวิตช์ผ่านบัสบาร์หรือสายเคเบิล

3. วิธีการแยก: เนื่องจากไม่สามารถเคลื่อนย้ายได้จึงมีสวิตช์แยกอิสระ (โดยปกติจะมองเห็นได้และแตกหักอย่างชัดเจน สวิตช์ใบมีด) จะต้องติดตั้งเพื่อสร้างจุดแยกทางไฟฟ้าที่มองเห็นได้และปลอดภัยหลังจากเบรกเกอร์แล้ว สะดุดทำให้สามารถบำรุงรักษาอุปกรณ์ปลายน้ำได้

4. กลไกการทำงาน: ใช้กลไกการทำงานของสปริงแบบเดียวกัน (แบบไฟฟ้าหรือแบบแมนนวล) แต่กลไกนั้นเป็นส่วนหนึ่ง ของส่วนที่คงที่ของเซอร์กิตเบรกเกอร์

5. การเดินสายรอง: สายควบคุม สัญญาณ และสายไฟเชื่อมต่อโดยตรงผ่านแผงขั้วต่อแทน โดยใช้ปลั๊กเสียบเช่นเดียวกับประเภทรถเข็นขนาดเล็ก

การประยุกต์ใช้ผลิตภัณฑ์

เนื่องจากลักษณะทางเศรษฐกิจและโครงสร้างที่เรียบง่าย จึงนิยมใช้ VCB ภายในอาคารแบบคงที่สำหรับ:

· สถานีย่อยเทอร์มินอลผู้ใช้ที่มีข้อกำหนดต่ำเพื่อความต่อเนื่องของแหล่งจ่ายไฟ

· ในกรณีที่สายขาเข้าหรือสวิตช์ผูกบัสบาร์ทำงานไม่บ่อยนัก

· บางโครงการที่มีงบประมาณจำกัด

· ในห้องไฟฟ้าแรงสูงของสถานีไฟฟ้าย่อยแบบกล่อง เนื่องจากข้อจำกัดของพื้นที่ โครงสร้างแบบตายตัวก็มักจะเป็นเช่นนั้น นำมาใช้

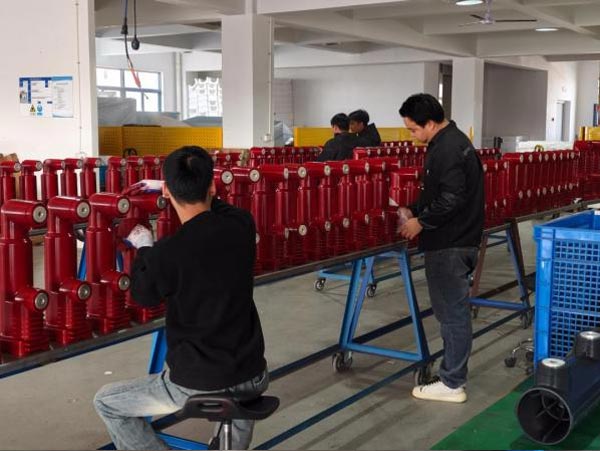

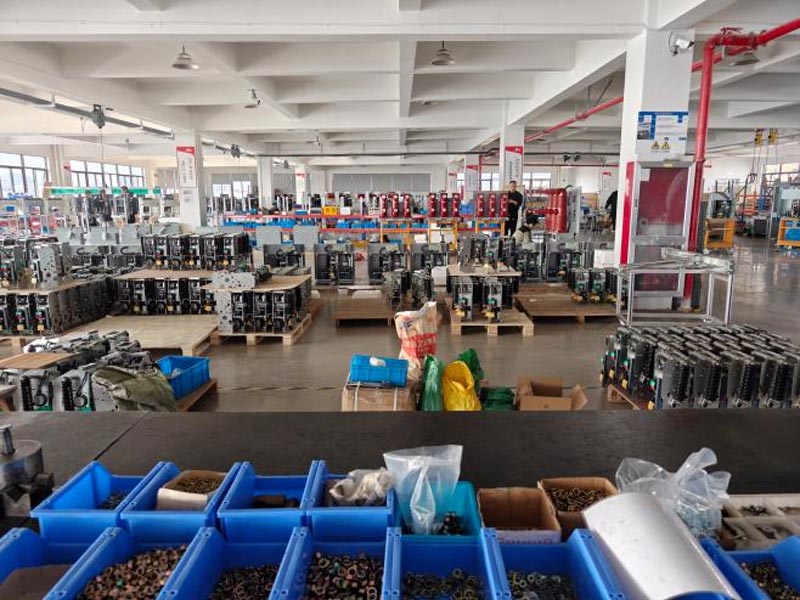

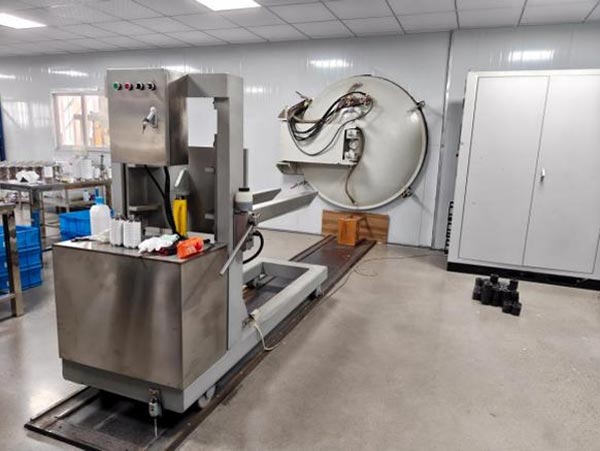

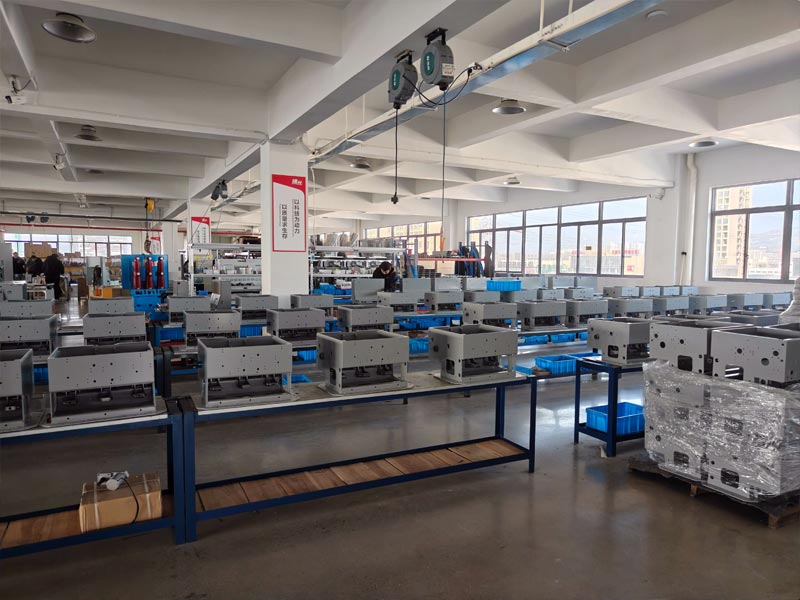

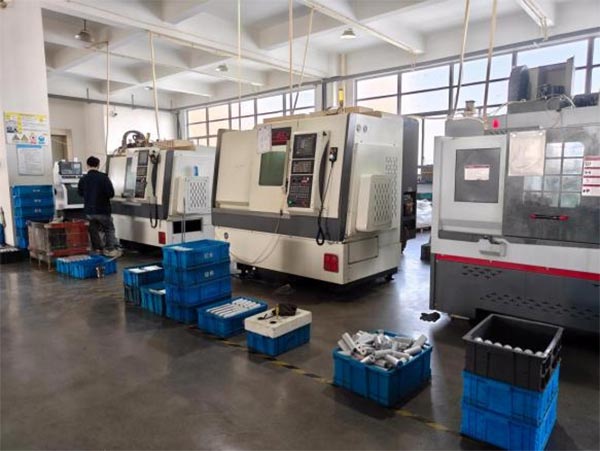

การประชุมเชิงปฏิบัติการ

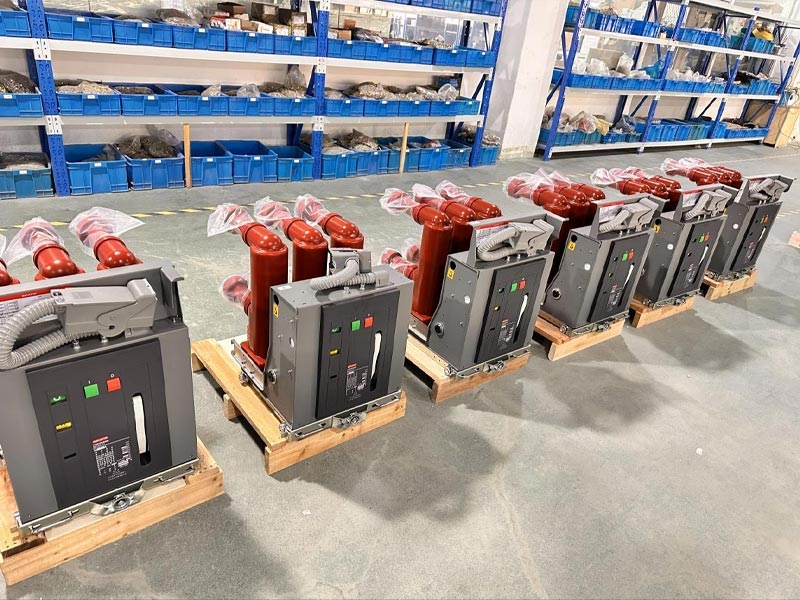

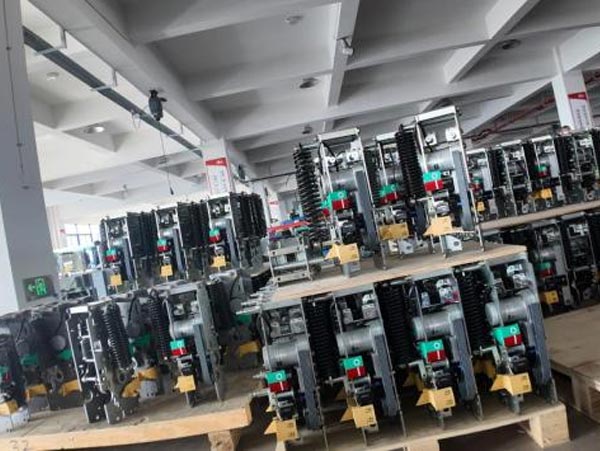

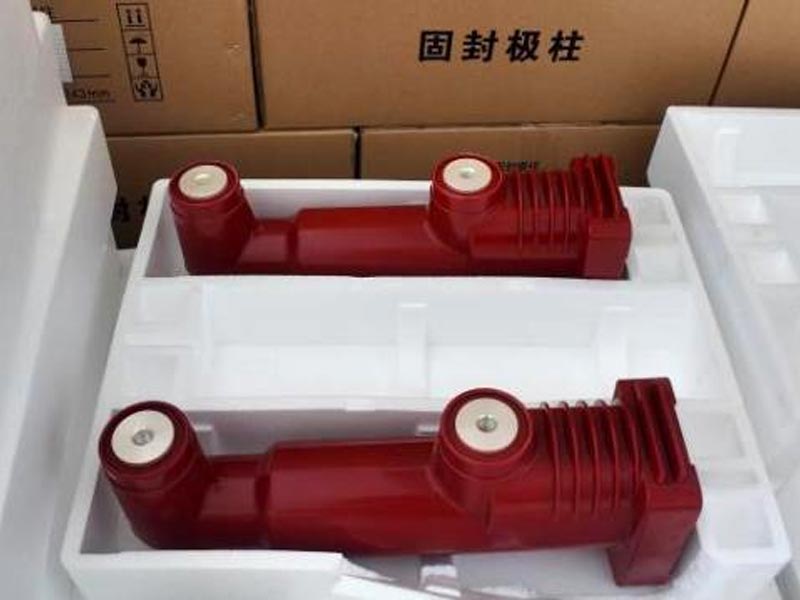

คลังสินค้า
