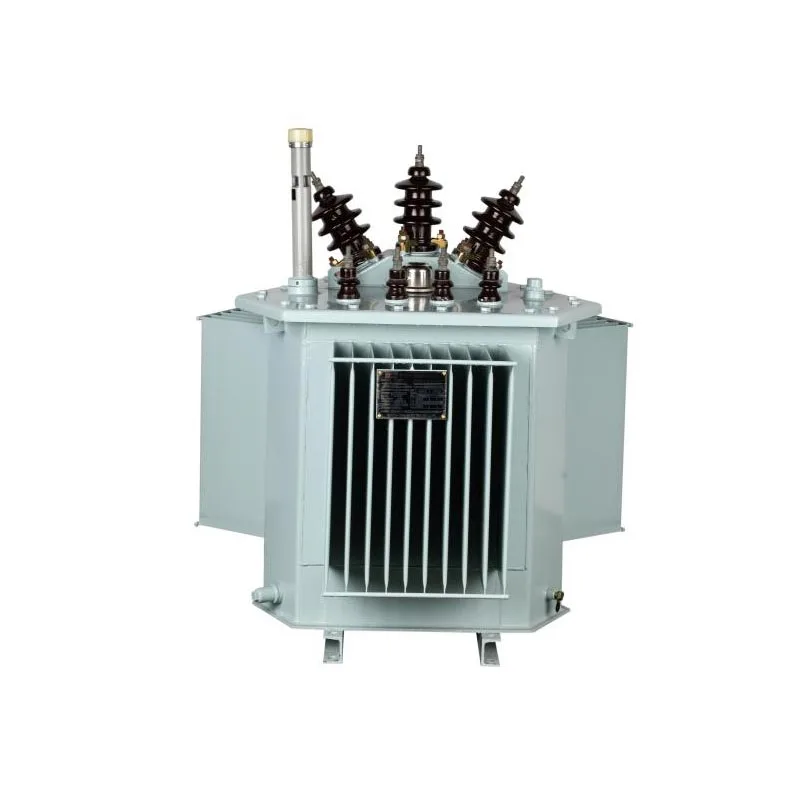

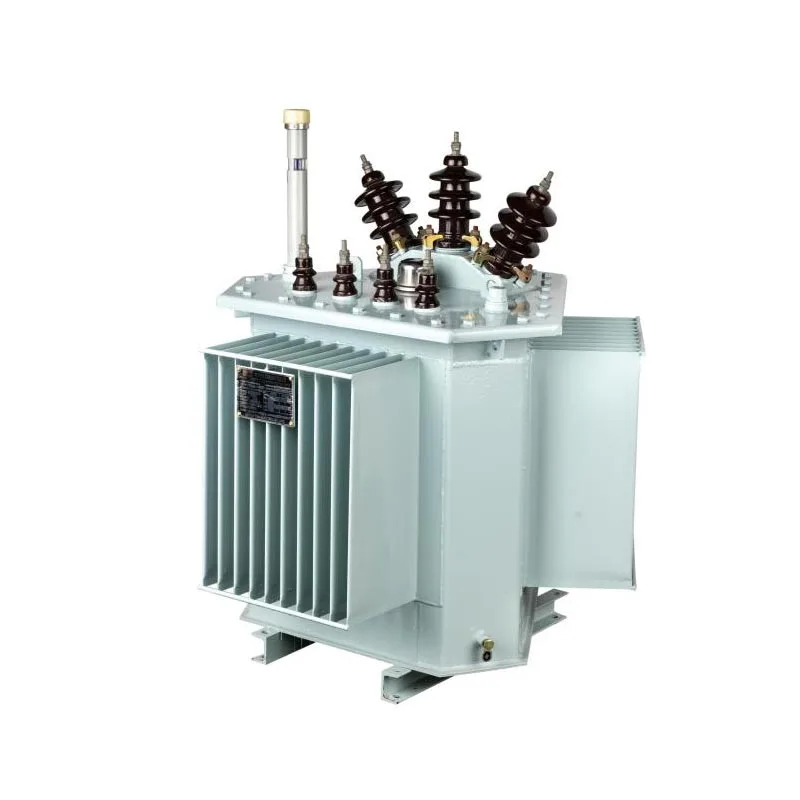

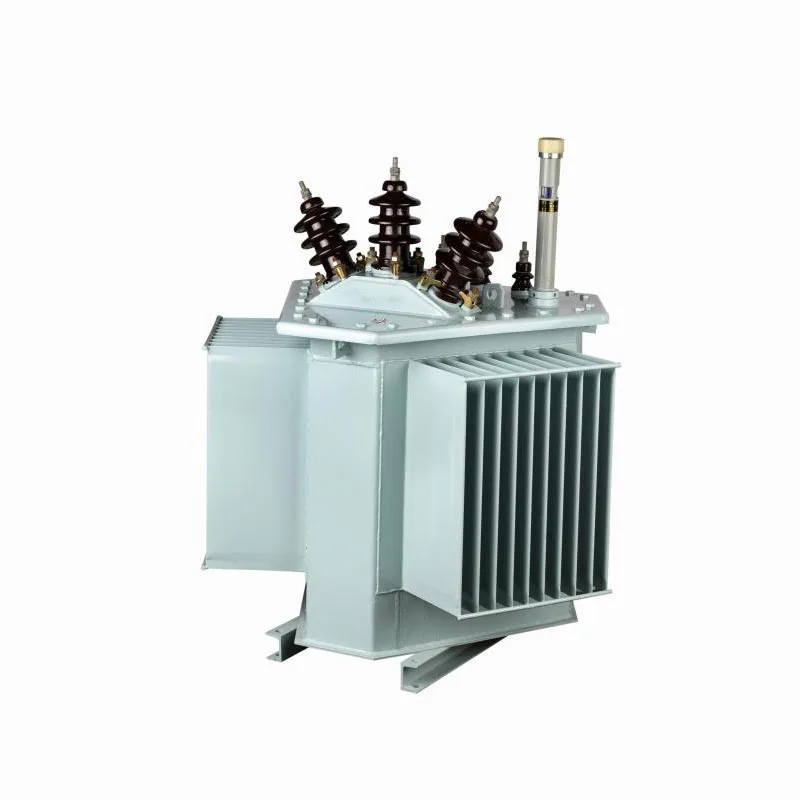

หม้อแปลงแช่น้ำมันแบบ 3D Wound Core

ในฐานะซัพพลายเออร์หม้อแปลงไฟฟ้ามืออาชีพมากที่สุด หม้อแปลงไฟฟ้าแบบฝังน้ำมัน 3D Wound Core ของ Taili จึงเป็นหม้อแปลงไฟฟ้าที่มีประสิทธิภาพสูงและประหยัดพลังงาน ใช้โครงสร้างสมมาตรสามมิติสามมิติแทนโครงสร้างระนาบแบบดั้งเดิม ทำให้การออกแบบวงจรแม่เหล็กสั้นลงและทำให้สมมาตรโดยไม่มีช่องว่างอากาศ สิ่งนี้จะช่วยลดการสูญเสียขณะไม่มีโหลด กระแสไฟขณะไม่โหลด และเสียงรบกวนในการทำงานได้อย่างมาก โดยมีคุณลักษณะการอนุรักษ์พลังงาน การปกป้องสิ่งแวดล้อม โครงสร้างที่กะทัดรัด และความต้านทานไฟฟ้าลัดวงจรที่แข็งแกร่ง และมีการใช้กันอย่างแพร่หลายในการปรับปรุงโครงข่ายไฟฟ้าในเมืองและในชนบท

ส่งคำถาม

รายละเอียดสินค้า

ในฐานะหนึ่งในผู้ผลิตหม้อแปลงไฟฟ้าชั้นนำในประเทศจีน TAILI ยึดมั่นในงานฝีมือระดับมืออาชีพมาโดยตลอด ทุ่มเทเพื่อนำเสนอผลิตภัณฑ์หม้อแปลงคุณภาพสูงและบริการสนับสนุนที่ครอบคลุมแก่ลูกค้าทั่วโลก มัน จัดการกับปัญหาและความท้าทายต่างๆ ที่ลูกค้าเผชิญในด้านการใช้งานด้านพลังงานได้อย่างมีประสิทธิภาพ ลูกค้าบรรลุการดำเนินงานระบบไฟฟ้าที่มั่นคงและมีประสิทธิภาพ

สภาพการทำงาน:

ระดับความสูง: ไม่เกิน 1,000 ม

อุณหภูมิ: -40 ℃ ~ 40 ℃

ข้อกำหนดมาตรฐาน:

1. มาตรฐาน: EN/IEC60076, ANSI/IEEE-C57.12

2. แรงดันไฟฟ้าหลัก: สูงถึง 36kV

3. แรงดันไฟฟ้ารอง: 0.4kV

4. กำลังไฟ: ≤2500 kVA

5. ความถี่: 50/60 เฮิรตซ์

6. ประเภทการทำความเย็น: ONAN/ONAF

7. วัสดุที่คดเคี้ยว: ทองแดง/อลูมิเนียม

8. ตัวเลือกการติดตั้ง: ติดตั้งเสา (≤630kVA) / ติดตั้งแผ่น

ข้อดีหลักของหม้อแปลงแช่น้ำมันแบบบาดแผล 3 มิติ:

● ประหยัดพลังงานและมีประสิทธิภาพ: วงจรแม่เหล็กมีความสมมาตรอย่างสมบูรณ์ โดยไม่มีตะเข็บแบบเดิม แผ่นลามิเนตส่งผลให้ความต้านทานแม่เหล็กลดลงอย่างมาก การสูญเสียขณะไม่มีโหลดและกระแสไม่โหลด ต่ำกว่าแกนเหล็กเคลือบแบบดั้งเดิมประมาณ 20% - 40%

● เสียงรบกวนต่ำ: แกนเหล็กเป็นชิ้นส่วนที่มั่นคงและกะทัดรัด โดยไม่มีเสียงรบกวนจากการขยายตัวที่เกิดจากแม่เหล็กที่ตะเข็บ และโครงสร้างทรงสามเหลี่ยมมีความมั่นคงและมีแรงสั่นสะเทือนน้อย เสียงรบกวนในการทำงานสามารถลดลงได้ 10 - 20 เดซิเบล

● ต้านทานการลัดวงจรที่แข็งแกร่ง: โครงสร้างสามมิติรูปสามเหลี่ยมมีความเสถียรทางกลไกมาก ทั้งสาม คอลัมน์หลักรองรับซึ่งกันและกัน ต้านทานแรงไฟฟ้าไดนามิกขนาดใหญ่ที่เกิดจากการลัดวงจรได้อย่างมีประสิทธิภาพ ปัจจุบัน

● ประหยัดวัสดุ: แกนเหล็กมีน้ำหนักเบา ใช้วัสดุน้อยกว่า และเนื่องจากขนาดที่กะทัดรัดจึงทำให้มีปริมาณมาก น้ำมันหม้อแปลงก็ลดลงตามไปด้วย

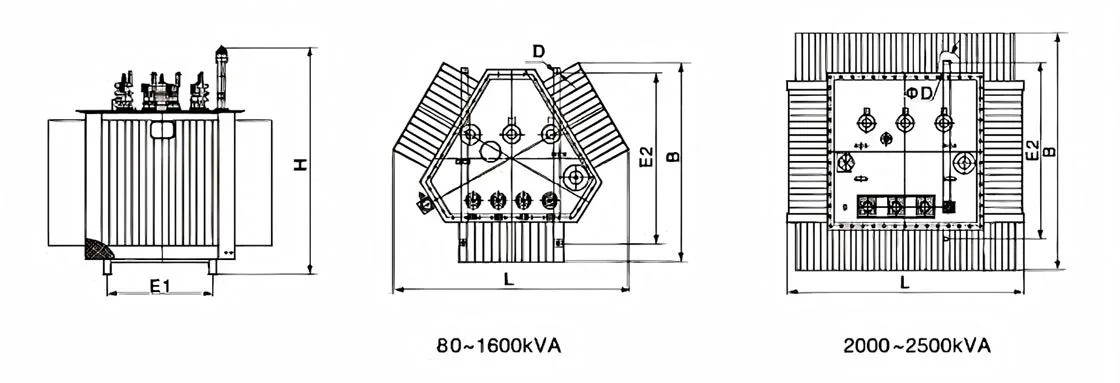

3D wound core oil-immersed transformer

สถานการณ์การใช้งานหลัก:

● การส่งและจำหน่ายไฟฟ้าในระบบโครงข่ายไฟฟ้าในเมืองและในชนบท

● สถานที่สำคัญ เช่น อาคารสูง ศูนย์กลางการค้า และสนามบิน

● หม้อแปลงรวม สถานีย่อยสำเร็จรูป

3D wound core oil-immersed transformer

เปรียบเทียบกับหม้อแปลงไฟฟ้าแบบจุ่มน้ำมันแบบดั้งเดิม:

ลักษณะเฉพาะ	หม้อแปลงแช่น้ำมันแกนบาดแผล 3 มิติ	หม้อแปลงไฟฟ้าแบบจุ่มน้ำมัน (แกนแผ่นพัน)
โครงสร้างหลัก	แกนขดรูปสามเหลี่ยมทรงกลมไม่มีตะเข็บ	ชนิดเคลือบเรียบ มีตะเข็บ
ไม่มีการสูญเสียโหลด	ต่ำมาก (ลดลง 20% - 40%)	ค่อนข้างสูง
เสียงการทำงาน	ต่ำมาก (ประมาณ 40 - 50 dB)	สูงกว่า (ประมาณ 55 - 65 dB)
ความสามารถในการป้องกันการลัดวงจร	ดีกว่า	ดี
วัสดุและปริมาตร	ประหยัดวัสดุและมีโครงสร้างที่กะทัดรัด	วัสดุสิ้นเปลืองค่อนข้างมากขึ้นและขนาดที่ใหญ่กว่า
ต้นทุนการผลิต	สูงกว่า (กระบวนการมีความซับซ้อนมากขึ้น)	ต่ำกว่า
ลักษณะทางเศรษฐกิจระยะยาว	ดีเยี่ยม (ประหยัดค่าไฟได้มาก)	โดยทั่วไป

การผลิต:

วัตถุดิบ

คดเคี้ยว

Vacuum drying and vacuum oil filling(2 in 1 )

การอบแห้งแบบสุญญากาศและการเติมน้ำมันแบบสุญญากาศ (2 in 1)

เครื่องตรวจจับการรั่วไหล
